| ชื่อแบรนด์: | Great Well |
| เลขรุ่น: | GWM-317 |
| MOQ: | 100 |
| ราคา: | USD0.50~3.00 |
| รายละเอียดการบรรจุ: | พาเลทพร้อมกล่อง |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ที/ที |

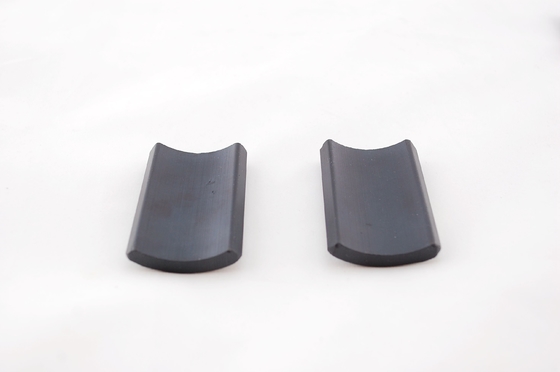

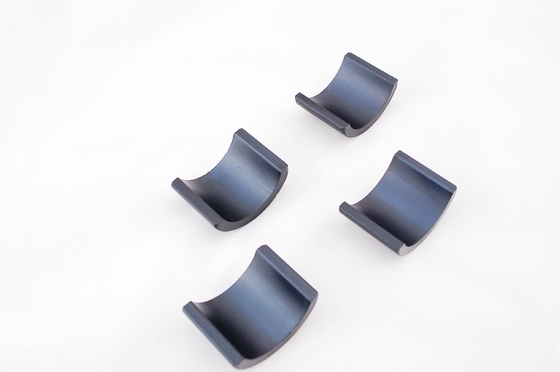

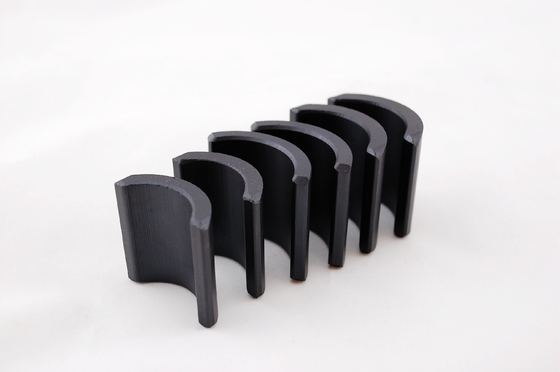

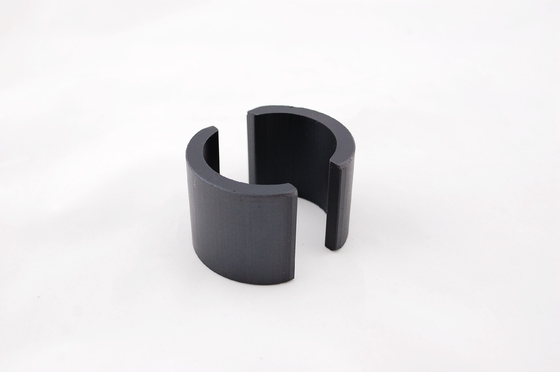

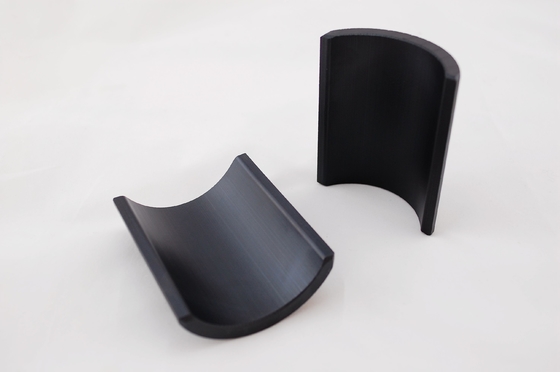

แม่เหล็กเฟอร์ไรต์อาร์ค Y35(FB9N) คุณภาพสูงสำหรับมอเตอร์
แม่เหล็กเฟอร์ไรต์เป็นของวัสดุแม่เหล็กถาวรเผาซึ่งประกอบด้วยแบเรียมและสตรอนเทียมเฟอร์ไรท์วัสดุแม่เหล็กชนิดนี้ไม่เพียงแต่มีประสิทธิภาพในการต่อต้านการล้างอำนาจแม่เหล็กที่แข็งแกร่งเท่านั้น แต่ยังมีข้อได้เปรียบด้านต้นทุนที่ต่ำอีกด้วยแม่เหล็กเฟอร์ไรต์นั้นแข็งและเปราะ ซึ่งต้องใช้กระบวนการตัดเฉือนแบบพิเศษBHmax มีตั้งแต่ 1.1 มก. ถึง 4.0 มก.เนื่องจากแม่เหล็กเฟอร์ไรต์มีต้นทุนต่ำจึงมีการใช้งานที่หลากหลาย: มอเตอร์ ลำโพง ของเล่น งานฝีมือ ฯลฯ จึงเป็นวัสดุแม่เหล็กถาวรที่ใช้กันอย่างแพร่หลายมากที่สุดแม่เหล็กเฟอร์ไรต์ผลิตโดยผงโลหะที่มี remanence ต่ำและการซึมผ่านของการกู้คืนต่ำการบีบบังคับสูงและความต้านทานการล้างอำนาจแม่เหล็กที่แข็งแกร่งทำให้เหมาะอย่างยิ่งสำหรับโครงสร้างวงจรแม่เหล็กภายใต้สภาวะการทำงานแบบไดนามิกแม่เหล็กเฟอร์ไรต์สามารถใช้สำหรับการตัดด้วยเครื่องมือกากกะรุนวัตถุดิบหลักคือออกไซด์ จึงไม่เป็นสนิมง่ายอุณหภูมิในการทำงานคือ: - 40 ℃ ถึง + 200 ℃
แม่เหล็กเฟอร์ไรต์สามารถแบ่งออกเป็น anisotropy และ isotropyคุณสมบัติทางแม่เหล็กของแม่เหล็กถาวรเฟอร์ไรต์เผาแบบไอโซโทรปิกนั้นอ่อนแอ แต่สามารถถูกทำให้เป็นแม่เหล็กได้ในทิศทางที่ต่างกันคุณสมบัติทางแม่เหล็กของแม่เหล็กถาวรเฟอร์ไรต์เผาแบบแอนไอโซโทรปีนั้นมีความแข็งแรง แต่สามารถถูกทำให้เป็นแม่เหล็กตามทิศทางการทำให้เป็นแม่เหล็กที่กำหนดไว้ล่วงหน้าของแม่เหล็กเท่านั้น
ประสิทธิภาพแม่เหล็ก
| ระดับ | Br | Hcb | Hcj | (BH)สูงสุด | เกรดที่คล้ายกัน | ||||||
| เอสเจ/T104 | mT | Gs | kA/m | เอ๋ | kA/m | เอ๋ | กิโลจูล/m3 | MGOe | ญี่ปุ่น | อเมริกา | เยอรมนี |
| 10-2016 | TDK | MMPA | HF | ||||||||
| Y8T | 200-235 | 2000-2350 | 125-160 | 1570-2010 | 210-280 | 2640-3520 | 6.5-9.5 | 0.82-1.19 | FB1A | C1 | HF8/22 |
| Y25 | 360-400 | 3600-4000 | 135-170 | 1700-2140 | 140-200 | 1760-2520 | 22.5-28.0 | 2.83-3.52 | HF24/16 | ||
| Y26H-1 | 360-390 | 3600-3900 | 200-250 | 2520-3140 | 225-255 | 2830-3200 | 23.0-28.0 | 2.89-3.52 | FB3X | HF24/23 | |
| Y28 | 370-400 | 3700-4000 | 175-210 | 2200-2640 | 180-220 | 2260-2760 | 26.0-30.0 | 3.27-3.77 | C5 | HF26/18 | |
| Y28H-1 | 380-400 | 3800-4000 | 240-260 | 3015-3270 | 250-280 | 3140-3520 | 27.0-30.0 | 3.39-3.77 | FB3G | C8 | HF28/26 |
| Y28H-2 | 360-380 | 3600-3800 | 271-295 | 3405-3705 | 382-405 | 4800-5090 | 26.0-28.5 | 3.27-3.58 | FB6E | C9 | HF24/35 |
| Y30H-1 | 380-400 | 3800-4000 | 230-275 | 2890-3450 | 235-290 | 2950-3650 | 27.0-31.5 | 3.39-3.96 | FB3N | HF28/24 | |
| Y30H-2 | 395-415 | 3950-4150 | 275-300 | 3450-3770 | 310-335 | 3900-4210 | 27.0-32.0 | 3.39-4.02 | (FB5DH) | C10(C8A) | HF28/30 |
| Y32 | 400-420 | 4000-4200 | 160-190 | 2010-2400 | 165-195 | 2080-2450 | 30.0-33.5 | 3.77-4.21 | FB4A | HF30/16 | |
| Y32H-1 | 400-420 | 4000-4200 | 190-230 | 2400-2900 | 230-250 | 2900-3140 | 31.5-35.0 | 3.96-4.40 | HF32/17 | ||
| Y32H-2 | 400-440 | 4000-4400 | 224-240 | 2800-3020 | 230-250 | 2900-3140 | 31.0-34.0 | 3.89-4.27 | FB4D | HF30/26 | |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.96-4.40 | HF32/22 | ||
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3400 | 250-275 | 3140-3450 | 31.5-35.0 | 3.96-4.40 | (FB5D) | HF32/25 | |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-2210 | 31.8-35.0 | 4.0-4.40 | FB6B | C12 | HF30/32 |
| Y34 | 420-440 | 4200-4400 | 250-280 | 3140-3520 | 260-290 | 3270-3650 | 32.5-36.0 | 4.08-4.52 | C8B | HF32/26 | |
| Y35 | 430-450 | 4300-4500 | 230-260 | 2900-3270 | 240-270 | 3015-3400 | 33.1-38.2 | 4.16-4.80 | FB5N | C11(C8C) | |
| Y36 | 430-450 | 4300-4500 | 260-290 | 3270-3650 | 265-295 | 3330-3705 | 35.1-38.3 | 4.41-4.81 | FB6N | HF34/30 | |
| Y38 | 440-460 | 4400-4600 | 285-315 | 3580-3960 | 295-325 | 3705-4090 | 36.6-40.6 | 4.60-5.10 | |||
| Y40 | 440-460 | 4400-4600 | 315-345 | 3960-4340 | 320-350 | 4020-4400 | 37.6-41.6 | 4.72-5.23 | FB9B | HF35/34 | |
| Y41 | 450-470 | 4500-4700 | 245-275 | 3080-3460 | 255-285 | 3200-3580 | 38.0-42.0 | 4.77-5.28 | FB9N | ||
| Y41H | 450-470 | 4500-4700 | 315-345 | 3960-4340 | 385-415 | 4850-5220 | 38.5-42.5 | 4.84-5.34 | FB12H | ||
| Y42 | 460-480 | 4600-4800 | 315-335 | 3960-4210 | 355-385 | 4460-4850 | 40.0-44.0 | 5.03-5.53 | FB12B | ||
| Y42H | 460-480 | 4600-4800 | 325-345 | 4080-4340 | 400-440 | 5020-5530 | 40.0-44.0 | 5.03-5.53 | FB14H | ||
| Y43 | 465-485 | 4650-4850 | 330-350 | 4150-4400 | 350-390 | 4400-4900 | 40.5-45.5 | 5.09-5.72 | FB13B | ||
|
|
