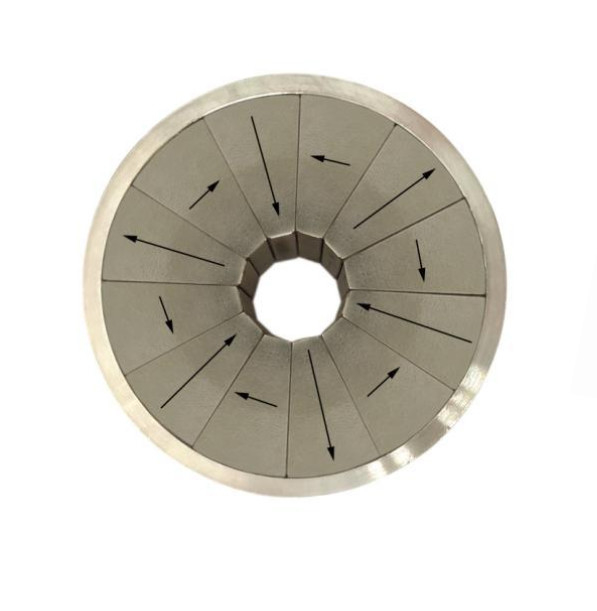

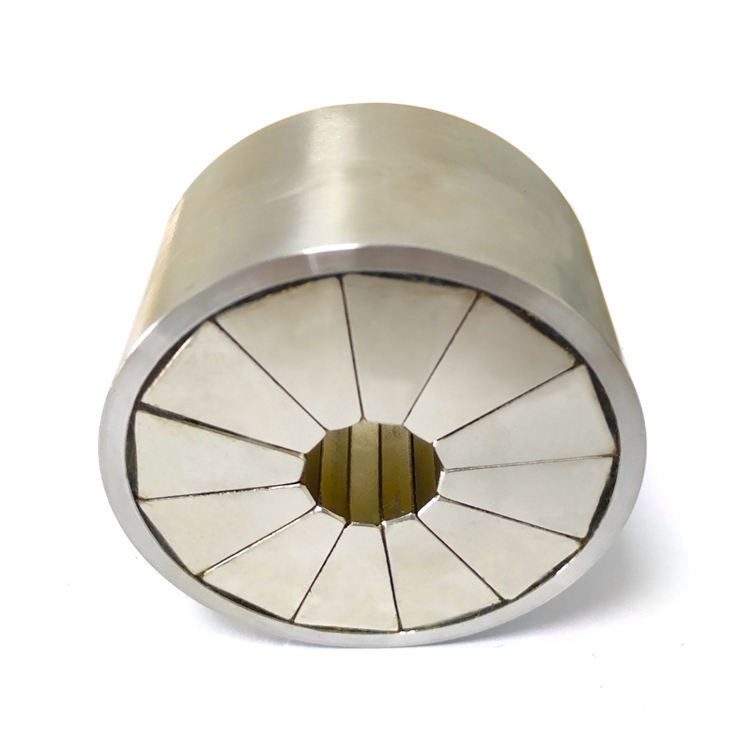

ชุดแม่เหล็กถาวรนีโอไดเมียม Halbach Array ODM Design

การออกแบบ ODM แม่เหล็กนีโอดิเมียมอาร์เรย์ Halbach

เมื่อเทียบกับมอเตอร์แบบดั้งเดิม มอเตอร์ของ Halbach มีข้อดีดังต่อไปนี้

1. ความหนาแน่นของพลังงาน

เมื่อเทียบกับสถาปัตยกรรมมอเตอร์แม่เหล็กถาวรแบบดั้งเดิม การทับซ้อนของสนามแม่เหล็กแบบขนานและแนวรัศมีหลังจากการสลายตัวของวงแหวนแม่เหล็กของ Halbach จะเพิ่มความเข้มของสนามแม่เหล็กในอีกด้านหนึ่งอย่างมาก ช่วยลดปริมาตรของมอเตอร์และปรับปรุงความหนาแน่นของพลังงานของมอเตอร์ได้อย่างมีประสิทธิภาพ

โรเตอร์คงที่ 2 ตัวไม่ต้องใช้รางอีกต่อไป

เนื่องจากฮาร์โมนิกที่หลีกเลี่ยงไม่ได้ในสนามแม่เหล็กช่องว่างอากาศในมอเตอร์แม่เหล็กถาวรแบบดั้งเดิม รางมักจะใช้เพื่อลดอิทธิพลในสถาปัตยกรรมโรเตอร์คงที่ในมอเตอร์ Halbach เนื่องจากการกระจายไซน์ขนาดใหญ่ของสนามแม่เหล็กช่องว่างอากาศและเนื้อหาฮาร์มอนิกต่ำ จึงไม่มีรางในโรเตอร์แบบตายตัว

3. โรเตอร์สามารถทำจากวัสดุที่ไม่ใช่แกน

เนื่องจากการป้องกันตัวเองของแม่เหล็ก Halbach การกระจายสนามแม่เหล็กข้างเดียวจึงไม่ต้องใช้โรเตอร์ในการนำวัสดุแม่เหล็กมาใช้เป็นเส้นทางอีกต่อไป ซึ่งไม่เพียงแต่ให้วัสดุมากขึ้นสำหรับการเลือกโรเตอร์ แต่ยังช่วยให้ระบบมีโมเมนต์ที่ต่ำกว่า ความเฉื่อยและการยึดเกาะที่เร็วขึ้น

4. อัตราการใช้แม่เหล็กสูง

เนื่องจากการแบ่งตัวของแม่เหล็ก Halbach จุดการทำงานของแม่เหล็ก ** มีค่าสูงกว่า โดยทั่วไปแล้วมากกว่า 0.9 ซึ่งช่วยปรับปรุงอัตราการใช้งานของ ** แม่เหล็ก

5. สามารถใช้ระบบม้วนแบบรวมศูนย์

ขดลวดแบบกระจายมักใช้ในมอเตอร์แม่เหล็กถาวรแบบดั้งเดิมเพื่อลดแรงเคลื่อนของแม่เหล็กแบบฮาร์โมนิกในมอเตอร์ Halbach เนื่องจากมีการกระจายสนามแม่เหล็กแบบไซน์สูงและอิทธิพลของสนามแม่เหล็กฮาร์โมนิกต่ำ จึงสามารถใช้ขดลวดแบบรวมศูนย์ได้

6. การใช้การจัดเรียงแม่เหล็กของมอเตอร์ Halbach สามารถลดแรงกระเพื่อมของแรงบิดของมอเตอร์ได้ ดังนั้นความต้องการแบริ่งของมอเตอร์จึงลดลงอย่างมาก

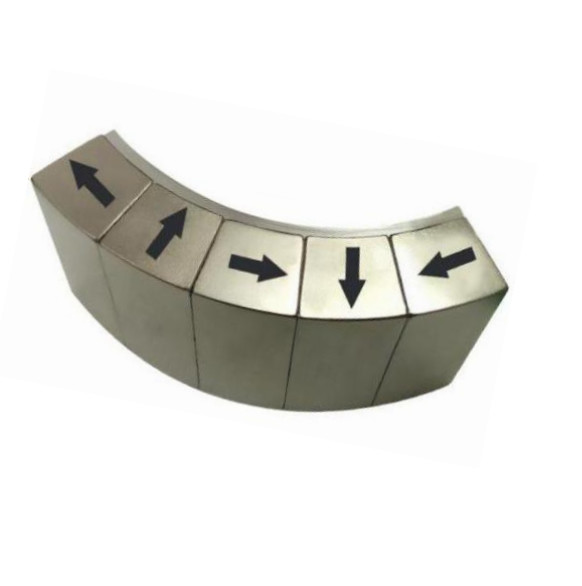

ในทางปฏิบัติ แม่เหล็ก Halbach ชนิดต่างๆ สามารถรวมกันได้ตามข้อกำหนดของสนามแม่เหล็กที่แตกต่างกัน

การจัดเรียงทั้งหมดเหล่านี้สามารถทำให้เป็นลูกค้าได้ ในขณะเดียวกัน เรายังสามารถทำ ODM และออกแบบให้คุณได้
